4S Black 110
Внутрипольный водяной конвектор 4S Black 110
Естественная конвекция
Корпус с минимальной шириной
4х трубный теплообменник

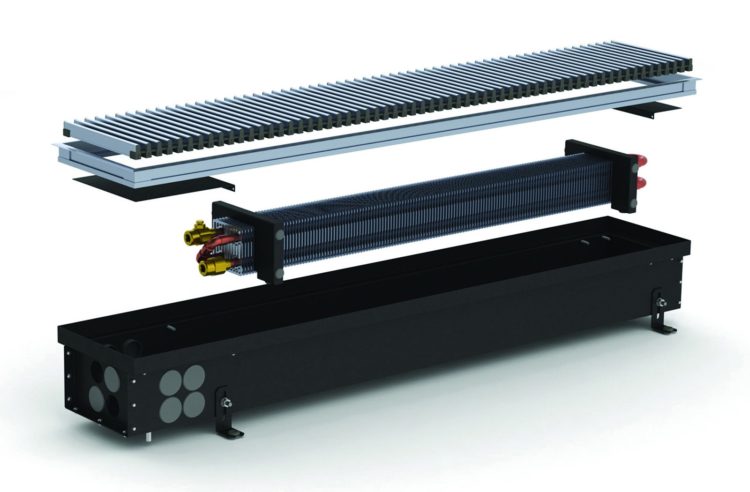

Комплектация решеткой - Комплект S- Исполнение корпуса - Black
- Корпус — окрашенный в черный цвет металл
- Естественная конвекция
- Медно-алюминиевый 4-трубный теплообменник
- Кассетный тип крепления теплообменника
- Комплект S — решетка со съемной рамкой
- Отверстия для подключения к системе отопления
- Защитные крышки
- антивибрационное крепления
Основные характеристики
- используется как тепловая завеса у витражных оконных систем с большим количеством остекления, представляет собой основной барьер от проникновения холода в помещение — тепловую мощность конвектора Carrera 4S высота 110мм удобно регулировать, изменяя температуру теплоносителя через конвектор (с помощью терморегуляторов и сервопривода)
4S Black (со съемной рамкой)

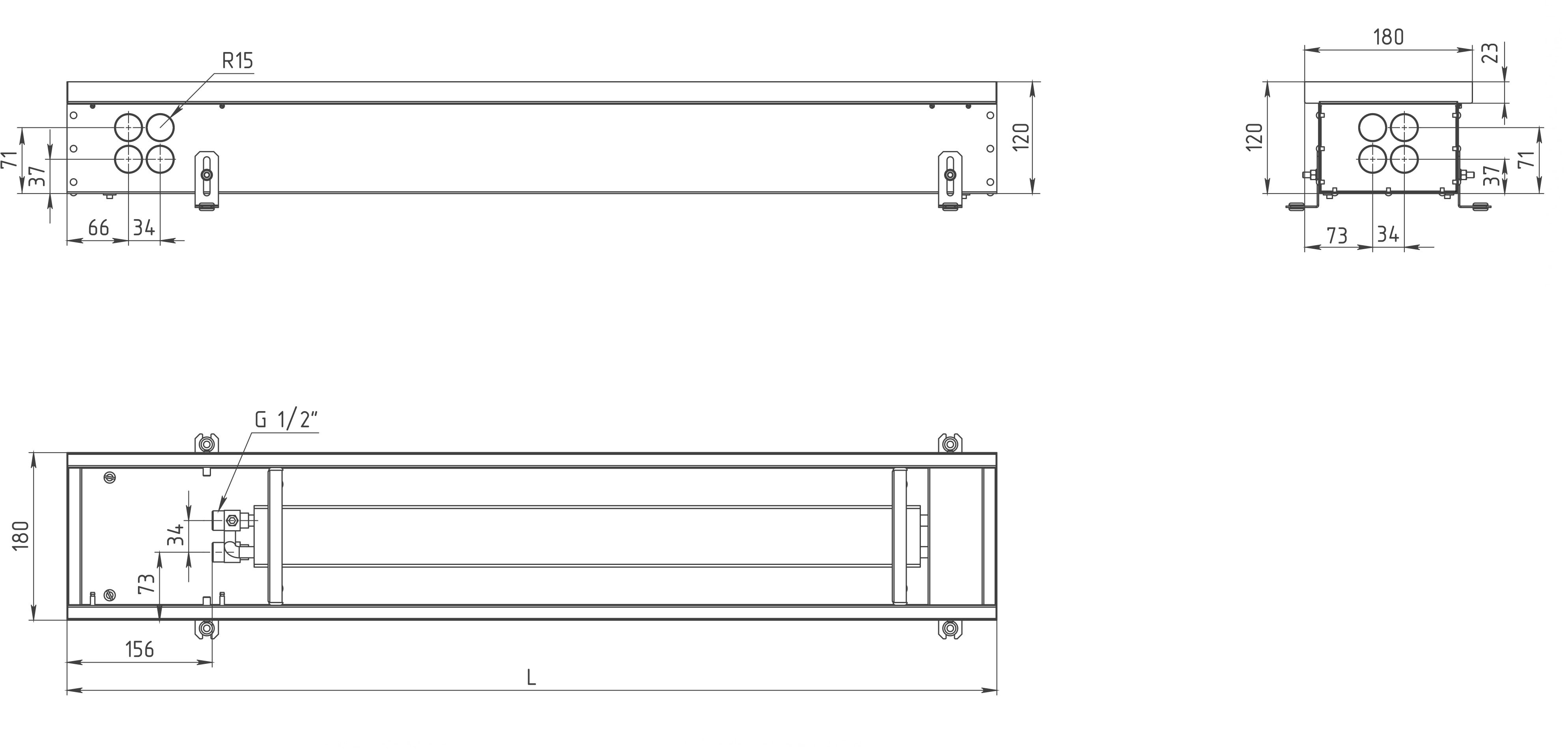

Схема
| Конвектор | Ширина | 180 мм |
|---|---|---|
| Высота | 110 мм | |
| Длина | 1000 — 3000 мм, с шагом 250 мм | |
| Диапазон регулировки высоты установки |
0 — 40 мм | |
| Решетка - комплект S (ZN, ZL) | поперечная | |
| анодированный алюминий, дерево | ||
| Рабочие условия |
Подключение теплоносителя | G 1/2″ |
| Оптимальная рабочая температура |
40 — 90°С | |
| Максимальная рабочая температура |
105°С | |
| Рабочее давление | 10 бар | |
| Испытательное давление | 16 бар |
| Тепловая мощность 4S высота 110мм с 1 теплообменником | ||||||||||||||||||||||||||
| Температура- теплоносителя, ° С | Длина конвектора, мм | |||||||||||||||||||||||||
| 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | ||||||||||||||||||
| Тепловая мощность в Вт | ||||||||||||||||||||||||||
| 85-75°С | 313 | 434 | 554 | 675 | 796 | 917 | 1037 | 1158 | 1279 | |||||||||||||||||
| 65-55°С | 209 | 289 | 369 | 450 | 530 | 611 | 691 | 772 | 852 | |||||||||||||||||
| 45-35°С | 104 | 144 | 185 | 225 | 265 | 305 | 345 | 385 | 426 | |||||||||||||||||
*Данные по тепловой мощности указаны при t° помещения 20°С и максимальной скорости вращения вентиляторов.
