SV2 (CV2) Inox/Black/Alum 90

Внутрипольный водяной конвектор SV2 (CV2) Inox/Black 90

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

- тепловая мощность конвектора Carrera SV2 (CV2) 90 увеличена за счет установки дополнительного теплообменника в сочетании с модульным вентилятором DC24 диаметром 43мм

- используется как основной источник отопления в помещениях с большим количеством остекления и большими тепловыми потерями

SV2 Inox (со съемной рамкой)

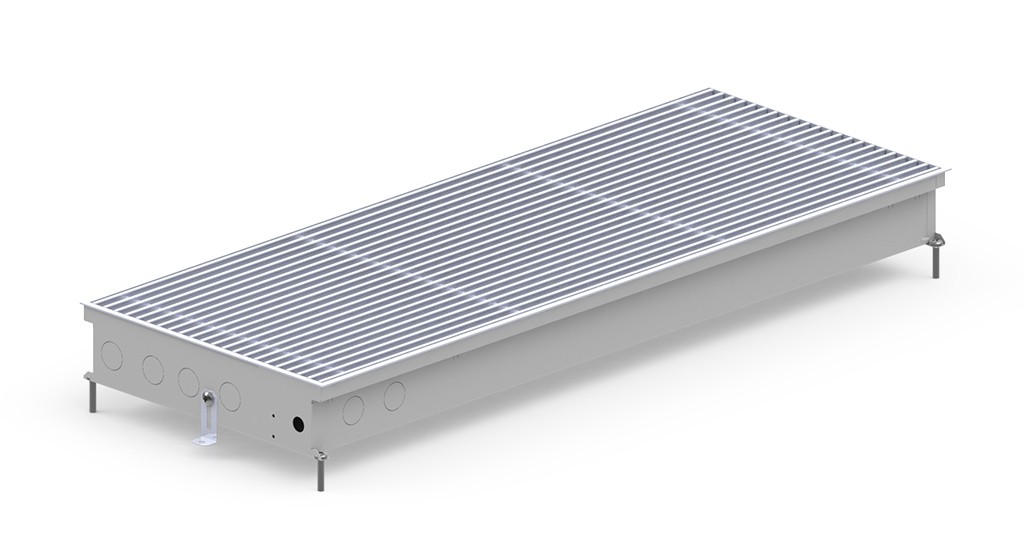

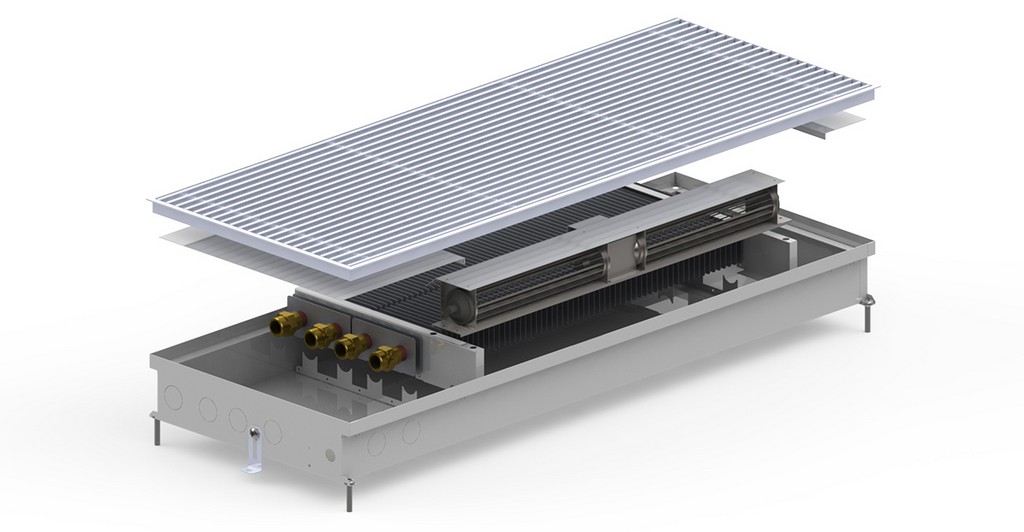

Внутрипольный конвектор Carrera SV2 Inox 90

Внутрипольный конвектор Carrera SV2 Inox 90 схема

СV2 Inox (без рамки)

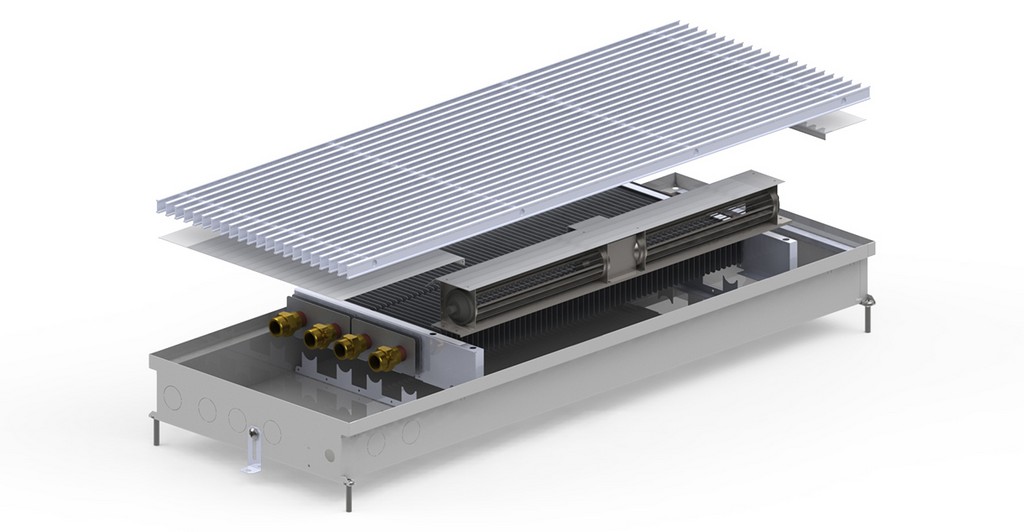

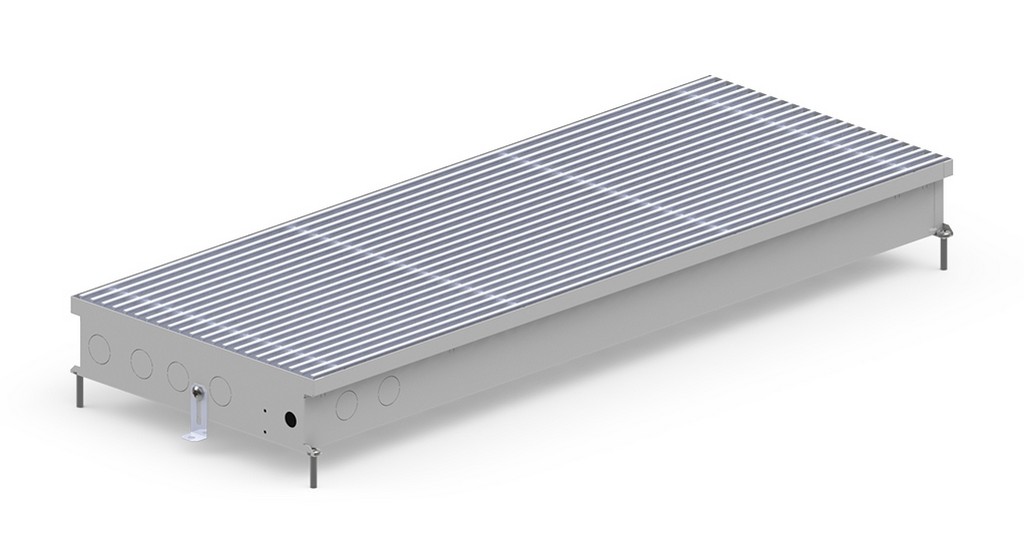

Внутрипольный конвектор Carrera CV2 Inox 90

Внутрипольный конвектор Carrera CV2 Inox 90 схема

Корпус из нержавеющей стали
Принудительная конвекция
Медно-алюминиевый теплообменник
Кассетный тип крепления теплообменника
Комплект S — решетка со съемной рамкой
Конвектор C — решетка без рамки
Тангенциальным вентилятором DC24
Комплект S Hi-Tech (решетка + съемная рамка
Отверстия для подключения к системе отопления
Защитные крышки
закрепляющие кронштейны

SV2 Black (со съемной рамкой)

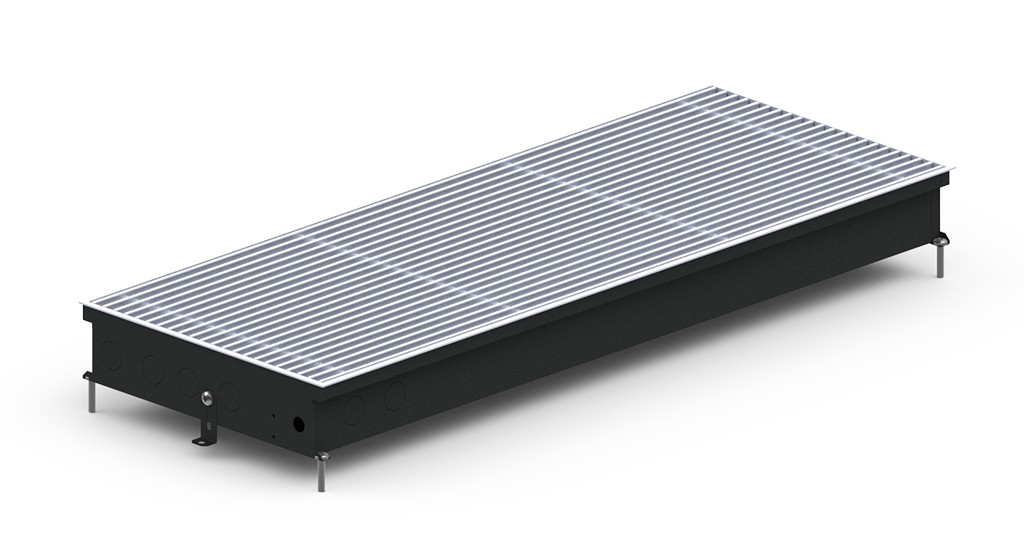

Внутрипольный конвектор Carrera SV2 Black 90

Внутрипольный конвектор Carrera SV2 Black 90 схема

СV2 Black (без рамки)

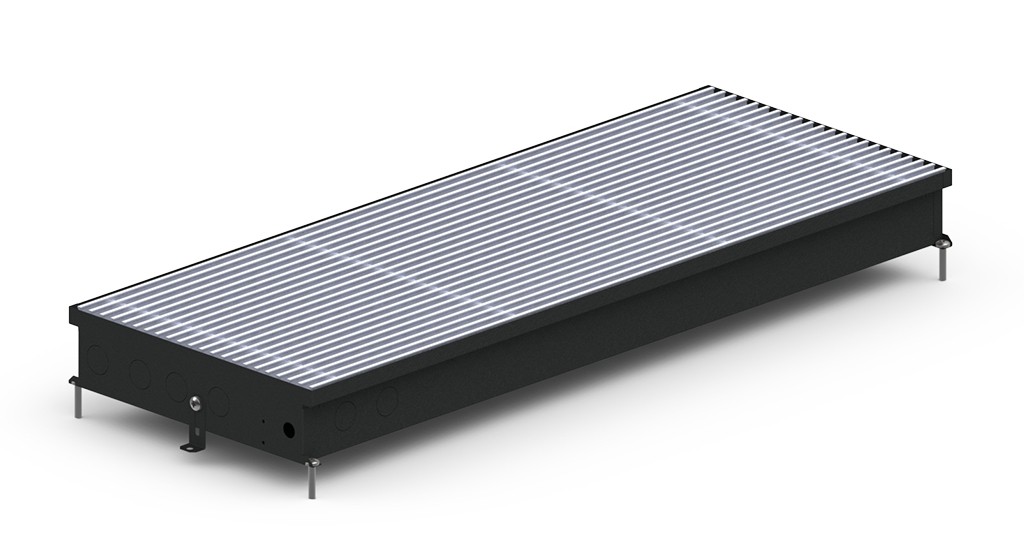

Внутрипольный конвектор Carrera CV2 Black 90

Внутрипольный конвектор Carrera CV2 Black 90 схема

Корпус — окрашенный в черный цвет металл
Принудительная конвекция
Медно-алюминиевый теплообменник
Кассетный тип крепления теплообменника
Комплект S — решетка со съемной рамкой
Конвектор C — решетка без рамки
Тангенциальным вентилятором DC24
Комплект S Hi-Tech (решетка + съемная рамка
Отверстия для подключения к системе отопления
Защитные крышки
закрепляющие кронштейны

Конвектор	Ширина	380 мм
	Высота	90 мм
	Длина	1000 — 3000 мм, с шагом 250 мм
	Диапазон регулировки высоты установки	0 — 40 мм
	Решетка тип	поперечная, продольная
	Решетка материал	анодированный алюминий, дерево
Рабочие условия	Подключение теплоносителя	G 1/2″
	Оптимальная рабочая температура	40 — 90°С
	Максимальная рабочая температура	105°С
	Рабочее давление	10 бар
	Испытательное давление	16 бар

CSV2 90	Тепловая мощность, электропотребление, шумовые показатели
Скорость вентилятора,%	Температура теплоносителя, ° С	Длина конвектора, мм
		1000	1250	1500	1750	2000	2250	2500	2750	3000
	Электропотребления, Вт	10,0	10,0	10,0	10,0	10,0	20,0	20,0	20,0	20,0
30 % - 3V	Шумовые показатели, дБ	19,8	20,2	20,6	21,9	21,9	23,2	23,6	24,0	24,3
	85-75°С	767	1064	1360	1657	1953	2254	2551	2847	3144
	65-55°С	583	808	1033	1259	1484	1713	1938	2163	2389
	45-35°С	335	464	593	723	852	983	1113	1242	1371
50% - 5V	Шумовые показатели, дБ	25,4	26,3	27,5	27,8	27,8	28,1	28,3	28,6	29,0
	85-75°С	1169	1621	2073	2525	2977	3436	3888	4340	4792
	65-55°С	816	1132	1447	1763	2078	2398	2714	3029	3345
	45-35°С	455	631	807	983	1159	1338	1514	1690	1866
70% - 7V	Шумовые показатели, дБ	30,9	31,6	32,0	32,3	32,3	33,2	33,6	33,6	34,3
	85-75°С	1375	1906	2437	2969	3500	4040	4571	5102	5634
	65-55°С	902	1250	1599	1947	2296	2650	2999	3347	3696
	45-35°С	512	710	908	1106	1304	1505	1703	1901	2099
100% - 10V	Шумовые показатели, дБ	40,5	42,5	43,0	44,7	44,7	45,0	45,2	45,9	46,0
	85-75°С	1527	2117	2708	3298	3888	4488	5078	5668	6258
	65-55°С	1025	1421	1818	2214	2610	3013	3409	3805	4201
	45-35°С	576	799	1022	1244	1467	1693	1916	2139	2361
